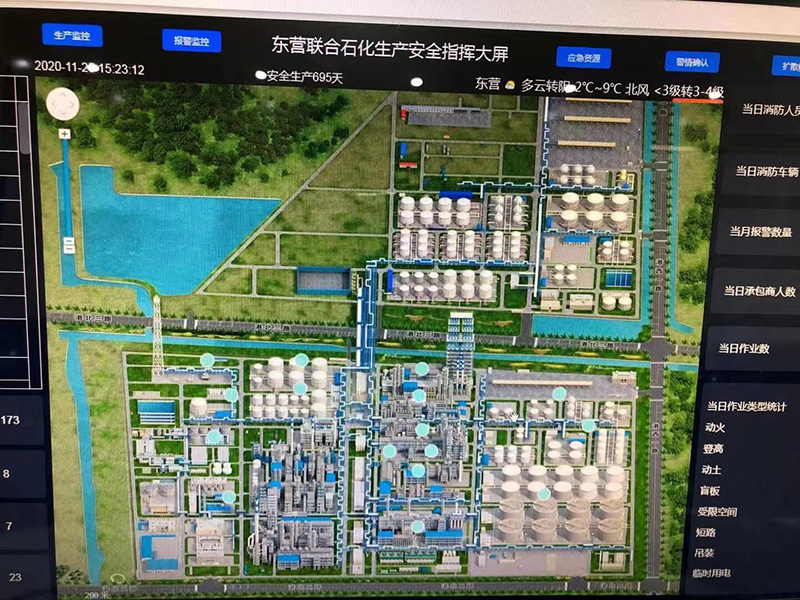

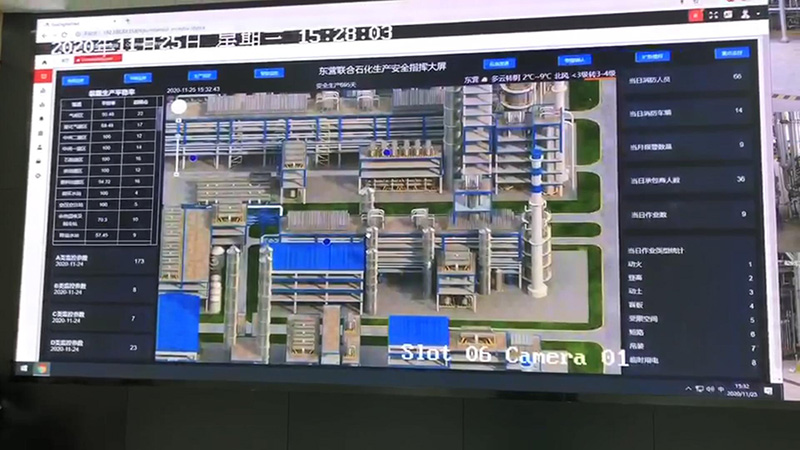

山东东营某化工工业园区GIS管理系统

第一章 项目背景

        依托计算机网络技术、视频监控技术、地理信息技术等多种技术,实现园区工作人员实时定位、园区视频动态实时监控、重要设备运行状态监控等功能,实现园区管理的信息化,提升园区管理工作效率。

第二章 建设内容

        2.1 综合数据库系统

        2.1.1 数据库建设

        数据库是应用系统的信息支撑平台,用于存储和管理各应用软件系统所需的数据,为业务应用系统提供信息支持服务。数据库系统的设计,在遵循综合数据库设计规范的基础上,结合业务系统的实际需要进行建设。数据库按照逻辑分为人员定位数据库、视频监控数据库、设备信息数据库、多媒体数据库、文档管理数据库、日常管理数据库、和空间数据库等。

        数据形式包括表格、文本、图形、图像、声音等,是以地理信息系统为基础、多种数据形式共存的综合数据库。

        2.1.2 数据采集平台

        设计开发数据采集平台,统一采集视频监控数据、设备状态数据、PDA上报定位信息等数据。

        2.2 应用支撑平台

        2.2.1 GIS平台

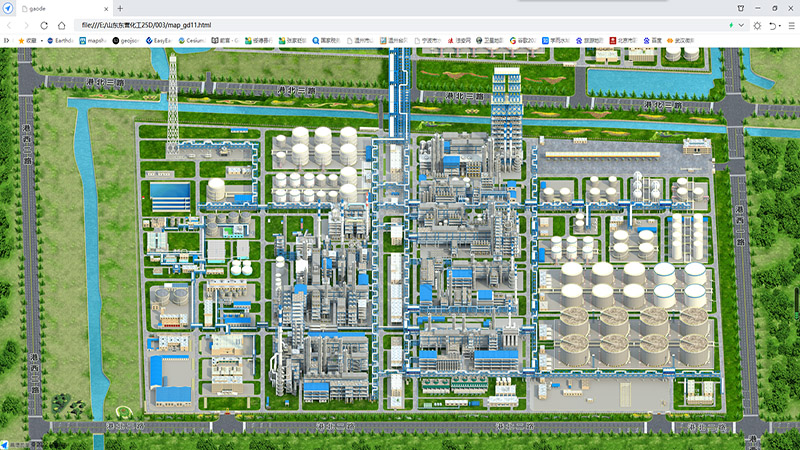

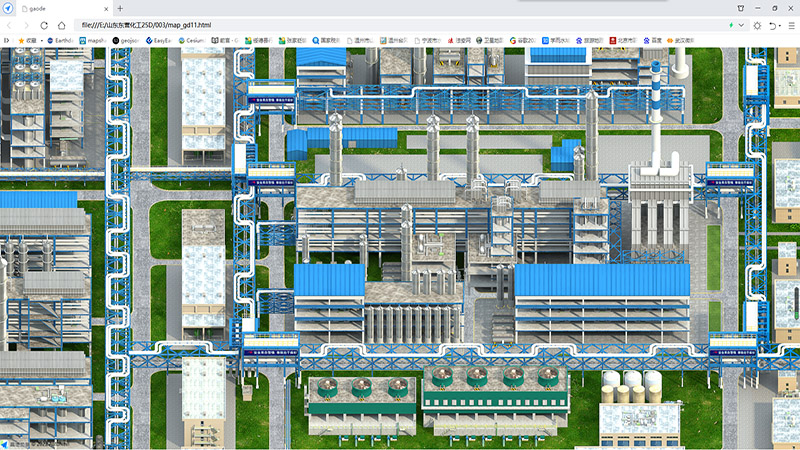

        系统将设计和开发统一的GIS系统,该平台提供支持业主提供的高精度Arcgis瓦片地图或dmap格式地图,并提供灵活的业务应用配置功能,同时对外提供丰富的应用接口供业务系统调用。

        2.2.2 业务服务平台

        业务服务平台将实现一个统一的、强大的、可扩展的业务运行环境,来构架、简化、集成行业的信息系统,实现信息化的统一规划、基础设施的统一构建、业务的高效协同、技术平台的无缝迁移、应用系统的灵活调整,从而使信息化的投入成本和风险大幅度降低、发展速率稳步提升。

        2.2.3 RIA平台

        RIA是集桌面应用程序最佳用户体验与Web应用程序的快速低成本部署以及互动多媒体通信的实时快捷于一体的新一代网络应用程序。客户端应用程序使用异步客户/服务器架构连接现有的后端应用服务器,这是一种安全、可升级、具有良好适应性的新的面向服务模型,这种模型由采用的Web服务所驱动。结合了声音、视频和实时对话的综合通信技术,使RIA具有前所未有的具高度互动性和丰富用户体验,为用户提供一个更高和更全方位的网络体验。

        2.3 业务应用系统

        2.3.1 人员定位

        该模块调用数据库中工作人员手持设备中的APP自动上报的GPS定位数据,实现工作人员在园区GIS地图上的实时定位功能,点击地图上的人员可弹出工作人员姓名、联系方式、职位、照片等基本信息。

        2.3.2 视频监控

        实现统一平台远程查看控制各视频点信息,对各视频监测点实现任意切换查看,实现画面监控、数据监控与园区管理GIS系统的整合应用。

        基于视频监控的API接口,调用由视频监控厂家提供的控件、开放接口、设备运行状态信息等,将视频系统监控成果集成应用在园区管理GIS系统中,便于各功能模块视频信息远程控制查看。

        2.3.3 消防栓等重要设备查询

        该模块实现消防栓等园区重要设备的GIS查询功能,可在一张GIS地图上叠加展示一种或多种重要设备信息,不同类别的设备通过不同的图标表示,点击某个设备可弹出设备名称、型号、责任人等基本信息。

        2.3.4 设备预警

        通过该模块的建设,实现园区中的前端监测设备、网络设备、等运行情况进行集中监控,以醒目直观的方式展示设备运行状态,可极大的减少故障的排查工作量,提高效率。

        2.3.5 轨迹查询

        该模块实现在工作人员的移动轨迹标绘,调用APP上报的GPS定位数据根据时间线在GIS地图上描点,实现移动轨迹查询。

        2.3.6 路线引导

        当园区某个设备出现故障预警时,系统可根据人员定位及设备位置,规划线路指引,引导工作人员前往处理。

        2.3.7 统计报表

        该模块提供基础的统计报表管理功能。

        2.3.8 权限管理

        该模实现系统权限管理,用户只可查看与当前账户权限一致的信息。

        2.4 移动应用系统(Android)

        2.4.1 服务端

        一、 后台服务管理

        该模块实现了对各个模块的管理和维护,管理员可对各个模块进行增、删、改操作。

        二、 通讯录管理

        该模块可对内部通信录进行维护,后台管理人员可通过此模块对内部通信录的相关信息进行增、删、改操作。操作结果体现在客户端的通信录模块。

        三、 数据服务

        该模块用于接收客户端发来的数据请求,分析请求内容,并从综合数据库查询客户端请求的数据,以一定的格式(高压缩比例)返回客户端。

        四、 日志管理

        记录系统中硬件、软件和系统问题的信息,同时还可以监视系统中发生的事件。

        2.4.2 客户端

        一、 人员定位

        该模块实现工作人员(包括自身)的实时定位功能。

        二、 视频监控

        该模块调用视频监控厂家提供的视频监控APP相关功能,实现视频监控信息的查看。

        三、 消防栓等重要设备查询

        该模块实现消防栓等重要设备的基本信息查询。

        四、 巡查管理

        该模块实现园区巡查的设备故障上报功能,上传设备故障的描述(文字、照片等)。

        五、 路线引导

        当园区某个设备出现故障预警时,系统可根据人员定位及设备位置,规划线路指引,引导工作人员前往处理。

        六、 通信录

        该模块提供园区工作人员通讯录查询功能。

        七、 权限管理

        该模实现系统权限管理,用户只可查看与当前账户权限一致的信息。

        2.5 系统运行环境要求

        APP客户端软件环境

        操作系统为Android 4.0或以上版本。

        APP客户端硬件环境

        支持Android 6.0或以上版本操作系统的手机,具备拍照和GPS定位功能。

        服务器端软件环境

        服务器操作系统使用Windows Server 2012以上版本。数据库管理系统使用Microsoft SQL Server 2012以上版本。
