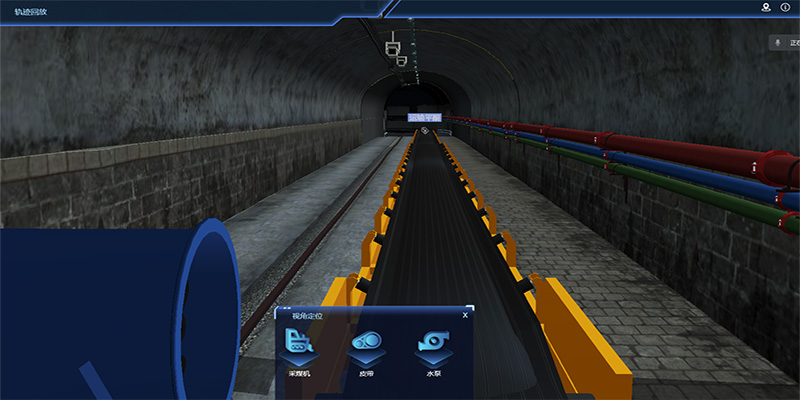

三维GIS可视化平台

充分发挥三维GIS平台的数据叠加能力,可视化展示能力,三维空间分析能力,与业务数据高度融合及挖掘分析。

内蒙古伊金霍洛旗窝兔沟煤矿5G智慧矿山项目

一、5G建设

1、地面5G网络建设

        为满足地面的5G覆盖,本服务项目共计投入建设2个5G宏基站,2个easymacro(作为后期补充覆盖),部署在煤矿区域内部、周边。建成之后,可完成煤矿厂区的办公楼、生活区、地面工作区域等区域95%以上的覆盖,实现高速率、低时延、大连接的网络需求,支撑窝兔沟煤矿后续的eMBB、uRLLC、mMTC场景的应用,并为5G客户提供良好的5G网络体验。地面5G建设应满足合理布局、科学组网、风险防控、稳定运行的要求。

2、井下5G无线网络建设

        本项目对井下副斜井、主斜井、2-2煤运输大巷、2-2煤辅运大巷、12203辅运顺槽、12203主运顺槽、12203切面、12202辅运顺槽、12202主运输顺槽、3煤层、3煤辅运大巷、中央变电所、盘区变电所、避难硐室完成5G覆盖,以及相应的井下光缆、线缆敷设,井下设备、地面机房设备安装等工作。

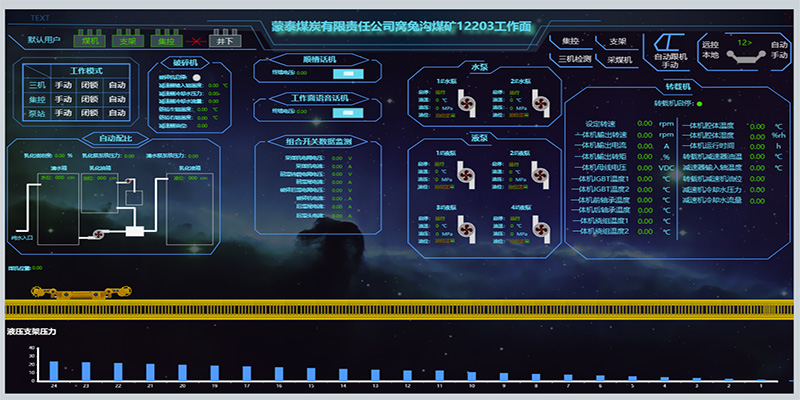

二、矿山系统集成

        包括开采系统、开拓掘进、主煤流运输系统、通风系统、压风系统及供排水系统等矿山各专业业务子系统的数据集成。

1、场景联动

        瓦斯报警联动

        水位超限联动

        皮带堆煤联动

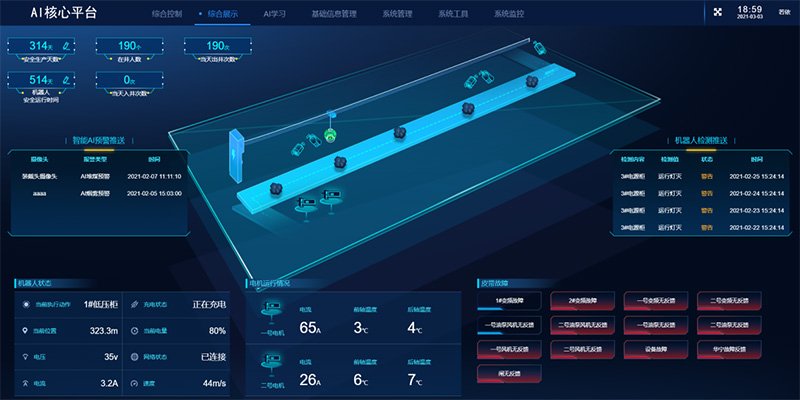

2、AI核心平台

3、集中大屏展示

        本项目设计一块高清晰LED显示屏,采用高端小像素间距产品,包括前端视频处理设备,配电系统,信号通讯系统和钢结构等设备共同组成,并具有控制播放及终端显示等功能的一套技术解决方案。LED小间距屏幕物理像素间距小,单位面积内的像素密数量非常多,可以在很近距离观看并且没有颗粒感。设备包含全彩LED大屏、桌面显示器、吊挂智慧屏及高端办公桌椅等。

三、执行标准

        《煤矿安全规程》最新版;

        《煤炭工业矿井设计规范》;

        《计算机软件开发规范》GB 8566;

        《煤炭工业矿井设计规范》GB 50215—2005;

        《软件开发规范》;

        《MT/T1006-2006矿用信号转换器》;

        《MT/T1007-2006矿用信息传输接口》;

        《MT/T1008-2006煤矿安全生产监控系统软件通用技术要求》;

        《矿山安全条例》;

        《爆炸和火灾危险环境电力装置设计规范》;

        《爆炸危险场所安全规定》;

        《计算机软件可靠性和维护性管理》;

        《爆炸性环境用防爆电气设备通用要求》;

        《爆炸性环境用防爆电气设备防爆型电气设备》;

        《爆炸性环境用防爆电气设备本质安全型电路和电气设备》;

        《煤矿通信、检测、控制用电工电子产品通用技术条件》;

        《煤矿安全装备基本要求》;

        《煤矿监控系统总体设计规范》;

        《煤矿监控系统中心站软件开发规范》;

        《煤炭工业调度信息化建设总体规划纲要》(试行);

        《煤炭调度信息化装备技术规范》(试行);

        《电工电子产品环境条件》GB4796 ;

        《电力装置的继电保护和自动装置设计规范》GB20062 ;

        《低压电器电控设备》GB4720-84 ;

        《电气装置安装工程盘、柜及二次回路接线施式及验收规范》GB50171-92 ;

        《低压开关和控制设备的外壳防护等级》IEC144 ;

        《可编程仪器的数字接口》ANSI488 ;

        《煤炭工业信息化“十三五”发展规划》;

        《EIA/TIA 568工业标准及国际商务建筑布线标准》;

        《YD/T926.1-1997大楼通信综合布线系统标准(邮电部部颁行业标准)》;

        《计算机软件质量保证计划规范》;

        其他国家法律法规,行业规程、标准。

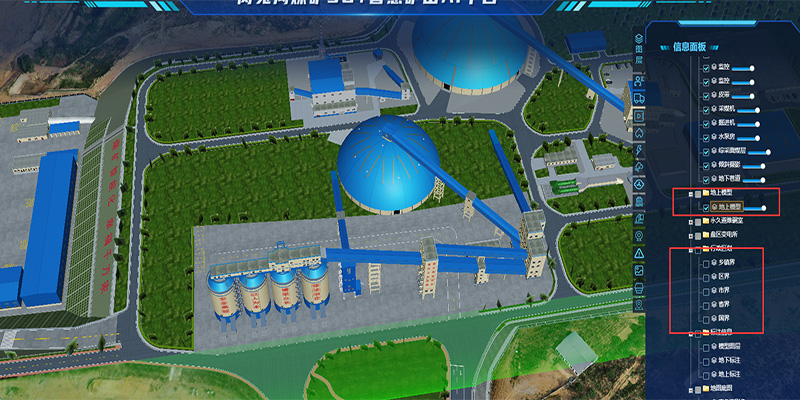

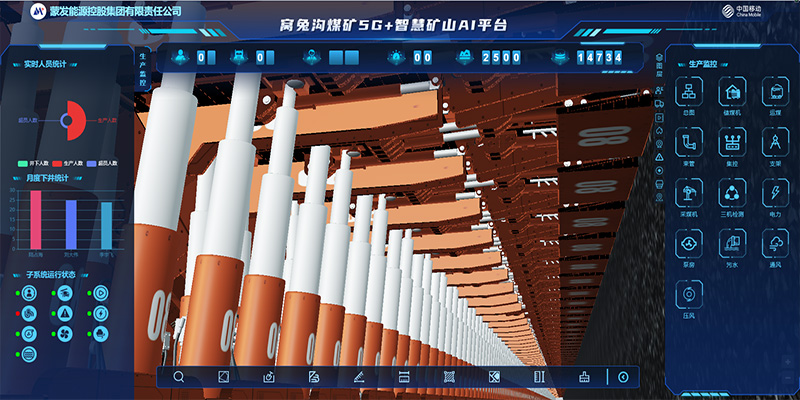

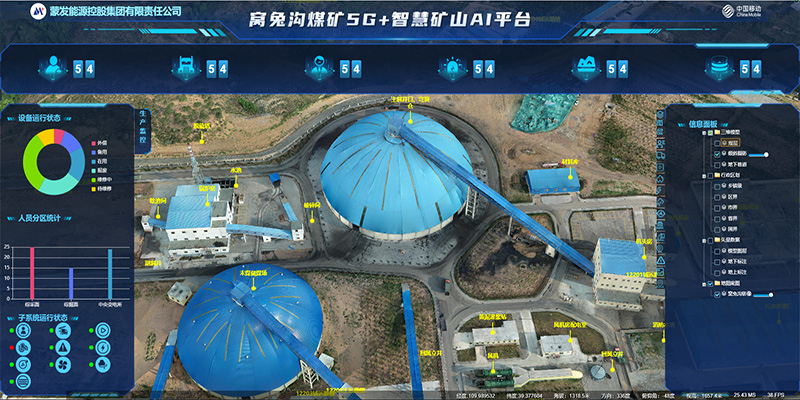

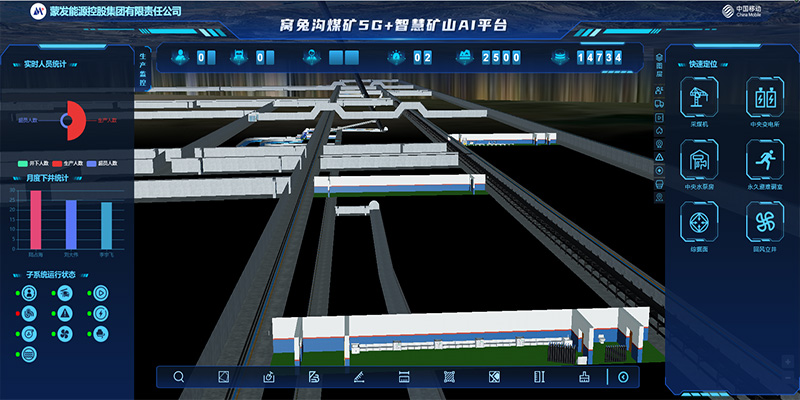

四、GIS地图平台

        智慧矿山数据可视化平台是煤炭工业高质量发展的核心技术支撑。数字孪生面向煤炭工业领域的互联互通及智能化应用,发挥连接物理世界和信息世界的桥梁与纽带作用,将在煤炭开采、视频监控、人机交互等方面提供更加实时、智能、高效的服务。面向智慧矿山技术需求,将“数字孪生”与AI技术相结合,实现矿山各部门协同工作、井上与井下联合调度、横向部门间协同管理。监测矿山日常业务进行超标、超时、操控、巡查预警。融合人员定位,无人值守,设备检测监控,GIS地图等系统打造一站式智慧矿山可视化平台。

        平台提供基于全球视野的GIS全景,数字孪生技术集成应用,平台基于汇聚私有云部署的全球空间资源大数据池对重点业务指标和关键节点进行监测,监测内容以“一张图”的形式进行直观展示,GIS全景展示提供全部监管数据、资源、动、静信息同屏联动展示。

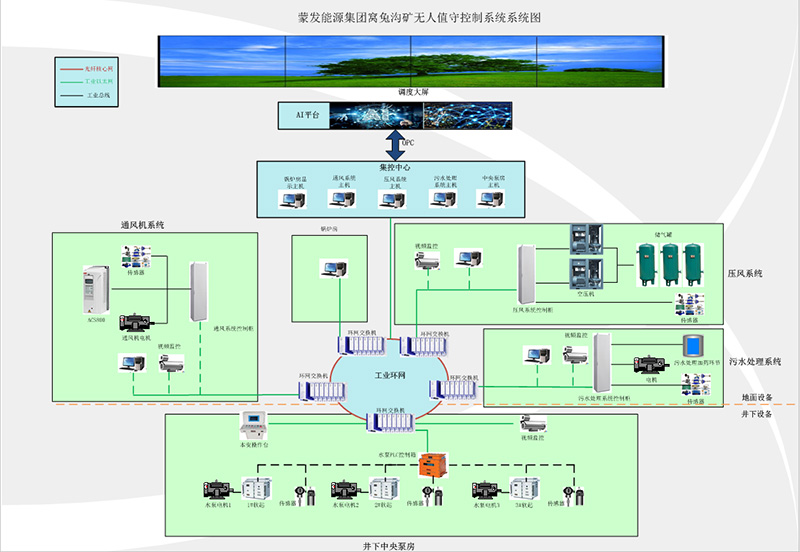

五、无人值守
