一、园区需求分析
目前的园区建设,普遍存在以下几点不足:
园区运营商只提供水电气、交通、建筑等基础设施建设,信息化、智能化都由入驻企业自行完成;
园区信息建设自成体系,缺乏远程、集中控制方式,业务系统封闭运行;
园区管理局限于安防、节能等几个方面,没有覆盖到消防、空间、建筑管理等领域;
园区服务主要面向园区运营商,入驻的企业缺乏企业信息资源共享、发布、招商引资平台。
园区安防运营管理人员劳动成本高,而园区管理不到位现象依然显著,过于依赖人盯人和人员自身责任感。
二、系统架构

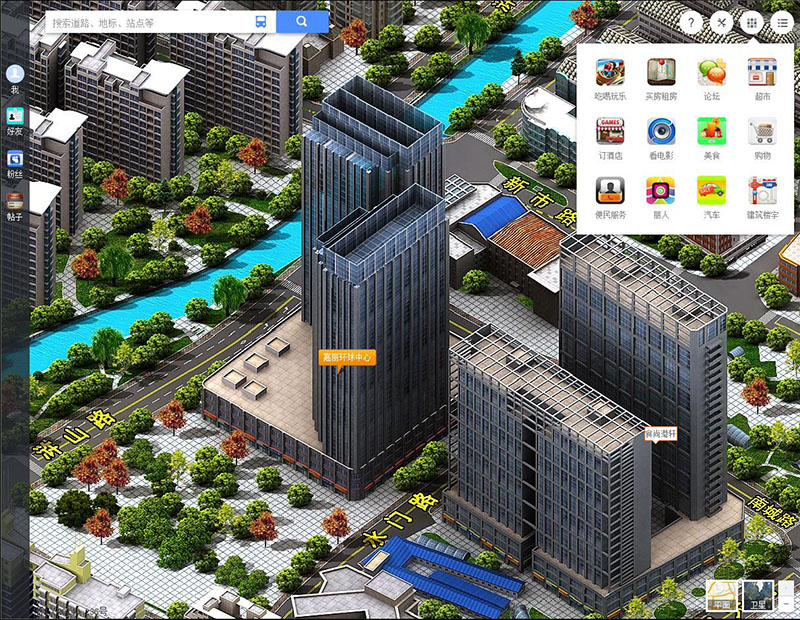

园区系统包含视频监控子系统、报警子系统、车辆出入口子系统、人员出入口子系统、门禁子系统、电梯层控子系统、在线巡更子系统、访客管理子系统、消防安全监控子系统,并支持三维模型数字融合。
三、建设内容
智慧园区的发展需要各类应用系统的支撑,如智慧交通、智慧安防、智慧水务、智慧工地、智慧楼宇等。此系统承担了智慧园区 “驾驶舱”的重任,能够将先进的科学技术完美结合,使各个应用系统互联互通、协调统一,推动园区智慧化发展。
3.1智慧安防系统
1车辆出入口系统
车辆出入口系统是通过采用电动挡车器+车牌识别模块设备的组合,并进行对设备进行整合联动的方式,来对车辆的进出进行管制。结合管制空余车位数量,计算或限制停车时间,加强了防盗/防弊的功能;使系统能够更有效的辩识和管理通过出入口的车辆。
2人脸人员通道管理
对于园区常住人员管理,物业可通过人证式人员通道进行管理。人证式人员通道前端采用人证比对组件、人员通道等基础设备,配合人脸智能识别技术为核心,使系统在完成人脸识别的同时,给人员通道闸机一个开关信号,开启人行通道的闸机,同时存储、分析所识别的人脸数据,生成相应的统计信息与报表,对前端通行人员起到人证比对识别、门禁通行等管理职能。
闸机还可辅以身份证读卡器、二维码读卡器、指纹识别仪、显示屏、自动收卡器等配件,实现刷人脸、刷卡(证)+人脸、智能(人脸/刷卡+人脸切换)、指纹+人脸、刷卡+指纹+人脸的认证方式。主要包括的设备:
人员通道闸机
门禁控制主机
人证比对组件
工作站和USB相机
3陌生访客系统
针对访客人员,园区物业可通过访客子系统进行管理。访客子系统主要由访客一体机、管理终端、综合管理平台组成,并可与人员通道子系统进行整合,对访客身份进行有效确认,并管控访客的进出区域。
在门卫或保安室放置桌面式访客一体机和自助式访客一体机,已经预约过的来访人员使用自助访客一体机完成自助登记动作;未提前预约的来访人员则需要到保安室处登记,然后由保安人员确认通过后,利用台式访客一体机完成访客登记。
本系统还可以将人脸车辆图片及结构化数据上传给地方公安系统,以此满足智慧公安数据上云的要求。
4人脸识别巡更
5视频智慧化汇聚融合系统

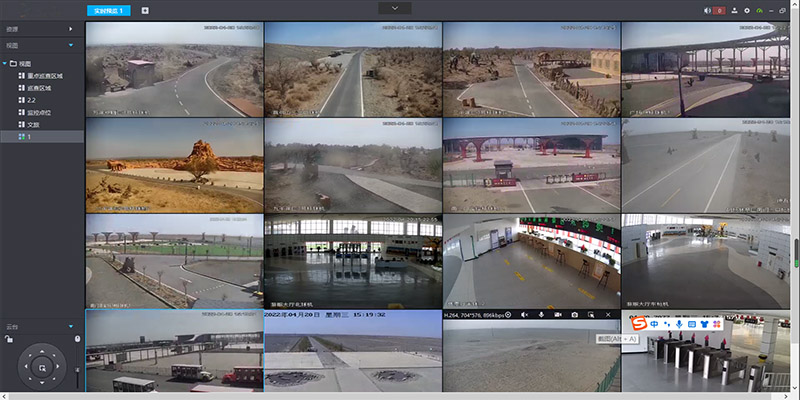

视频智慧化汇聚融合系统将园区内原有监控视频进行信息化、智慧化融合,充分运用物联网、大数据、云计算等技术,通过对“人、车、物”三方面的管理,构建基于案、事件的GIS(地理信息系统)地图,形成“自动发现——自主巡查——指挥处置——监督评价”的智慧园区的运行综合管理信息平台。
3.2 GIS地理信息系统

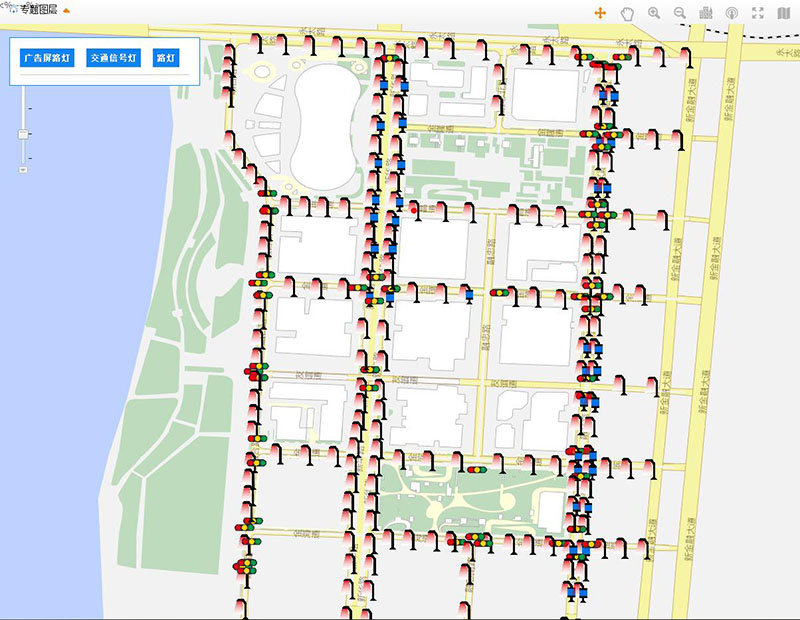

GIS地图视频融合功能、实时动态监控功能、基于GIS的应急分析功能、Web地图显示和操作功能和基于GIS的应急指挥调度。
工作流程:通过可视化的指挥调度平台,可以比较清楚的知道案发现场周围的资源,根据案件进展情况,可以直接在可视化指挥调度平台上。
功能特点:
支持不少于10000路视频图像监控接入、展示;
离线地图、专线接入,地图可缩放级别19级;
支持多模式图层切换;
支持接入辖区派出所大屏联动系统;
支持摄像头的地图化聚合展示;
支持摄像头视域范围标注;
支持摄像头的地图调用。
3.3视频定时巡逻
对于视频的监控,可以对特定的视频进行锁定状态的设置,使得视频监控更加智能化。在主屏幕的右边的定时巡屏上在固定的点将定时的视频展示在视频屏幕中。基本功能包含:
用户添加定时巡屏的事件
删除定时巡屏的事件
定时巡屏的修改
定时巡屏的多条件查询
3.4 基于RFID、NB-IOT的物联网应用
1 电动自行车防盗系统
据调查发现,园区内电动自行车往往没有专人管理,部分开放园区时常会出现电动自行车被盗现象,由于园区出入人员较多,监管较为困难。电动自行车防盗系统采用最新的计算机及数据库技术,结合先进的射频识别技术(RFID)和近场通信技术(NFC)进行开发。系统采用最新的双卡伴行设计理念使监控数据更为全面,预警更为准确。
2 井盖管理
针对社区的雨污水管道、电力、通信管道的井盖,安装基于NB-IOT的智能井盖传感器,通过平台监测井盖开关状态。防止因井盖丢失、损毁所引发的人身安全事故。
工作流程:通过对安装在井盖传感器发送回的数据经过软件的实时监测,如果超过预设压力值,系统平台自动发出预测告警,提醒相关部门实地检测;同时通过集成于智能井盖传感器的NB-IOT水位计实时检测窨井内水位状态,在水位过低或过高时发出报警,便于进行实时监控、及时应对。
3 危化品管控
四、智慧消防物联网
4.1 智慧消防物联网
建筑的消防系统主要包括火灾报警系统、消火栓系统、自动喷水(喷淋)灭火系统以及疏散系统。其中消火栓系统、自动喷水(喷淋)灭火系统属于消防给水系统的重要组成部分。
根据消防相关的国家标准,火灾报警系统与消防给水系统均是建筑消防最核心的系统,火灾报警系统保证了火灾发生时第一时间发出警报,消防给水系统属于灭火系统,应始终处于持续稳定的预定压力状态,要保证在发生火灾时可以第一时间快速出水和有充足的水量。
消防物联网系统建设主要包括:消防事件两种地图展现报警与统计、泵房状态组态图、泵房三维示意图。
系统分为六大功能模块:
(1)信息中心与大屏展示;
(2)综合管理控制台;
(3)消防给水监测系统;
(4)火灾联网报警系统;
(5)查询统计与报表;
(6)移动应用客户端。
4.2 智慧电梯物联网
电梯正常运营管理面临如下四个问题:1、随着电梯老龄化日趋严重,导致运行隐患增加;2、乘梯人不了解电梯运行情况,缺少乘梯安全知识,遇到电梯事故容易慌张;3、物业单位面临监督维保效果,监管乘梯不文明行为等需求;4、监管部门监管人力有限,监管手段不足。
整体方案涵盖感知采集设备、电梯数据采集器、传输网络、电梯安全服务管理云平台四个部分。实现了全天候采集电梯运行基础数据和动态安全数据,对电梯故障进行第一时间监测和自动报警,并可对故障实现事故追踪和回放,提供统一的电梯监控云平台,用户可在任意时间、任意地点进行监控管理,为电梯安全监控提供了全新的信息化手段,提升了监管效率。
1 智慧救援
系统可以自主发现电梯内的困人事件,第一时间自动报警,提高救援效率。同时通过电梯内的安抚视频及可视对讲有效平复乘梯人情绪,降低重大事故发生概率。
2 智能监督
24小时监督电梯内乘梯人的行为,对遮挡门、电瓶车进电梯等不安全不文明行为进行视频劝阻。同时对维保过程进行有效监督,实现透明维保。
3 风险预警
对电梯多维度的数据进行分析挖掘,可进行有效预警,标注辖区范围内的高危电梯,极大降低电梯事故发生概率。
4 智能报表
通过物联网、大数据、云计算技术,可以实时监测所辖范围内的电梯运行情况并生成可视化的智能报表,提高监管效率。
5 业主参与
乘梯人可以通过扫描二维码进入云梯微信小程序,了解电梯的安全状况,同时对可对电梯进行进行打分和评价。将提升电梯安全变为群众参与,社会共治的民生工程。
6 移动维保助手
拥有客观公正的评价系统,可为电梯进行健康分数的打分,帮助物业发现状况不好的电梯以便及时进行维保维修;可自动发现电梯困人并利用可视/语音对讲跟被困人员进行沟通安抚;可自动识别梯内不安全行为(如遮挡门、电瓶车入梯等行为),并通过自动劝阻的方式为电梯保驾护航;自动帮助物业生成电梯运行报告提高管理和水平。
7 监控中心web端
WEB面向物业人员,与物业APP一同用于电梯安全管理,物业端拥有客观公正的评价系统,可为电梯进行健康分数的打分,帮助物业发现状况不好的电梯以便及时进行维保维修。
五、能源数据监测
能查看实例当日能耗、当月同期平均能耗,快速对当日和当月的用能有个大体的了解。查看当日当月当年用能Top5,对当前实例最耗能的设备是哪些有具体的了解,并可以对这些设备进行深入的分析,在最耗能的设备中寻找节能点。查看当日当月当年分项用能占比,对当前实例分项耗能占比有个清晰的了解。总用能图可以看到当天和昨天的用能趋势,快速的给出两天的每个小时用能变化,还可以看到当期上期的总、最大、最小、平均。
1 能耗概览
查看当前分项及其子分项用能曲线,可以分析得出当前分项的用能趋势,并且可以找出子分项内哪一个子分项的用能趋势与总用能趋势想贴切,可以针对当前子分项再进一步的了解,一层一层往下找,我们可以找到最影响总用能的点位,针对该点位寻找节能点。子分项用能趋势图中我们可以看出在周期内,每个时间点的子分项占比概览,结合运维,可以找出在当前分项下哪一个子分项在每个时间段最耗能,且最有节能潜力。子分项占比图中我们能发现在选定周期内每一个子分项用能占比。
2 能耗对比
能耗对比分析中,可以查看当期用能曲线和上期用能曲线,管理人员可以看出当期对比上期在每个时间段的变化,运维人员可以根据运维操作和对比分析图找出节能点。当期总、最大、最小、平均和上期总、最大、最小、平均自动生成,能快速得到当期和上期的用能差异。子分项对比图,可以查看得出当期每个子分项的柱状图,得到子分项差值可视化,以及得到当期上期用能最大的子分项、最小的子分项以及变化最大的子分项和变化最小的子分项,结合运维得到产生差异性的原因,从而找到节能潜力。
3 设备状态
通过该功能,可以查看实例下的所有设备以及设备下的所有点位,运维人员可以在设备故障时,远程查看设备点位的实时曲线,排查解决问题,解决了运维人员在排查设备问题时需要赶往设备现场的繁琐工作。
4 报表统计
通过该功能可以快速查询所有设备点位的年月日曲线,减少了以往的抄表、输入、生成图表等繁琐的工作,数据可以在几秒完成数据可视化,取代了以往报表查看难,数据拉取慢的系统。
5 节能收益
通过该功能可以查看节能改造后的收益,通过当日昨日收益曲线,管理者可以找出当日收益变化的原因,以给工厂和建筑增收。当期收益的柱状图可以清晰的看出当期每日的收益差异,得出总结性的差异变化规律,找出产生收益变化最直接的原因,从而修改运维策略,得以增收。
六、周界管理系统
周界防范是公共安全防范中最为基础的系统,是防止非法入侵和异常事件的第一道防线,也是非常重要的一道防线。视频周界防范是建立在传统周界防范概念基础上,通过应用智能视频分析技术,不但具备入侵报警作用,而且还能通过前端的视频监控设备实时了解监控区域的情况,一旦发生入侵行为,第一时间发出警示,并及时告知安保人员进行处理。
1 视频监控
系统支持对目标点位进行7×24小时视频监控记录,用户可以随时预览、回放摄像机画面,实现目标区域的全面监控。
2 越界侦测
开启人体去误报后,当目标越过用户设置的警戒面时,超脑NVR将对Smart IPC推送的报警图片结合越界规则进行目标二次识别,如果由人体触发,系统自动产生报警。
针对历史报警信息,系统支持通过点位、时间段等进行报警信息的查看,以及前后数秒录像的关联、回放。
3 区域入侵
开启人体去误报后,当目标在设定的检测区域范围内停留(包括静止或移动)超过设定时间时,超脑NVR将对Smart IPC推送的报警图片结合区域入侵规则进行目标二次识别,如果由人体触发,系统自动产生报警。
针对历史报警信息,系统支持通过点位、时间段等进行报警信息的查看,以及前后数秒关联录像的回放。
4 报警联动
系统支持通过报警弹窗、蜂鸣器报警、I/O输出等多种方式进行周界防范报警联动。
1) 报警弹窗:报警时,弹出报警画面。
2) 蜂鸣器报警:报警时,通过蜂鸣器产生声音报警。
) I/O输出:可通过智能设备的开关信号量联动现场设备报警,如现场声光报警等。
七、重点区域人员/物资定位
在化工企业中,许多生产装置的物料介质是具有爆炸性、火灾性危险的。化工厂人员定位系统可设定静态或动态电子围栏,对该区域进行权限管理,确保有权限人员才能进入相关区域;无权限人员进入,电子围栏会发出告警信息。围栏管理,限制进出,实现安全生产。
设备的安全,也是化工生产安全的前提。针对生产设备的巡检要求,可以自定义规划巡检点和巡检路线,设置巡检人员及周期,制定巡检任务,全方位满足化工厂的定时巡检需求。定位系统还可结合视频跟踪技术,记录现场巡检的画面,进一步规范巡检过程。
该方案具有:车间不拉网、部署成本低、事故不断电、灾备能力强、厂区全覆盖、安全无死角、险情求助快、管理效率高的特点。
1 实时定位
可视化查看各类型人员(不同工种员工、访客等)及物品的位置分布,便于工作调遣,提升生产效率;在发生危险时,可依据人员分布位置信息快速救援。
2 历史轨迹
可回放指定时间段的人员或物品运动轨迹,为事件处理提供决策依据。通过对作业人员行走路线的查询,可实现巡检监察、岗位监管,保障生产流程符合安全管理标准。
3 越界报警
实时定位系统可对不同区域进行权限划分,当人员或物品进入自己权限范围以外的区域时,系统进行报警;同时可触发监控设备,查看现场实时情况,便于准确处理。
4 静止报警
当人员处于静止状态超过一定时间,系统将智能判断人员可能在区域内发生危险,此时将发出预警信息,对于人员昏迷等情况及时进行救援。
5 滞留报警
当人员或物品在某个区域滞留时间过长时,系统可发出报警信息,防止外来车辆或访客长时间滞留在化工生产区域,保障区域或人员安全。
6 超/缺员报警
管理后台可设置每个生产车间或区域的限制人数,实现超员报警和缺员报警功能。如果该区域授权的总人数已经满员或未达标,系统发出预警信息,提醒管理人员及时予以干预。
7 一键呼救
人员随身佩戴的定位胸卡具有紧急求助功能,当人员遭遇意外情况,可立即进行按键求救,后台可依据求救位置进行及时救援,减少事故损失与人员伤亡。
8 数据统计
可实时统计厂区内的人员总数和车辆物品总数,以及电子围栏预警信息、热力图等,对重要数据形成统计图表,提升对整个厂区的把控能力和信息化程度。
