三维数字矿山综合管理平台,是综合运用地理信息系统、遥感、网络、多媒体及虚拟仿真等技术,对矿山的基础资料、设备设施、动态监测、矿山环境进行采集和管理,为矿山的安全管理、生产管理和应急救灾等决策服务的技术系统,是数字矿山建设的核心和切入点。
三维数字矿山综合管理平台的任务,是在矿业信息数据仓库的基础上,建立一个包括地形、岩层、煤层、水体、地面建筑、地下工程、运输、供电、避灾路线、生产调度、设备管理、监测监控、安全管理等在内的空间信息平台,使设备工况、控制及环境参数在统一的平台传输和集成,为实现矿山企业“人、机、环、管”信息的集成管理和综合监控,以及针对企业“生产、安全、成本”的全视角分析,提供全新的思路和应用模式。
核心系统包括
矿山综合通信及工业以太环网系统
矿山生产综合自动化系统
矿山安全监测监控系统
矿山人员安全行为综合管理系统
矿山安全生产远程网络监控及信息报送系统
矿山无线通讯系统
矿山网络化工业视频监控及大屏幕系统
矿山综合管理及办公自动化服务平台
矿山洗选集中控制系统
矿山数字化广播系统
…..
一、基本功能
1、整体态势
实时在信息栏中查询展示整个矿井的列表信息,并在三维地形数据库中展示煤矿的整体部署图;
2、矿山查询
系统支持按照地名进行查询,输入详细的市、县、乡、村四级所要查询的内容后,系统可在三维场景中自动定位到所要查询的目标位置;同时也支持关键字查询、模糊条件查询等方式,方便用户快速查找所要关注的矿井目标信息;

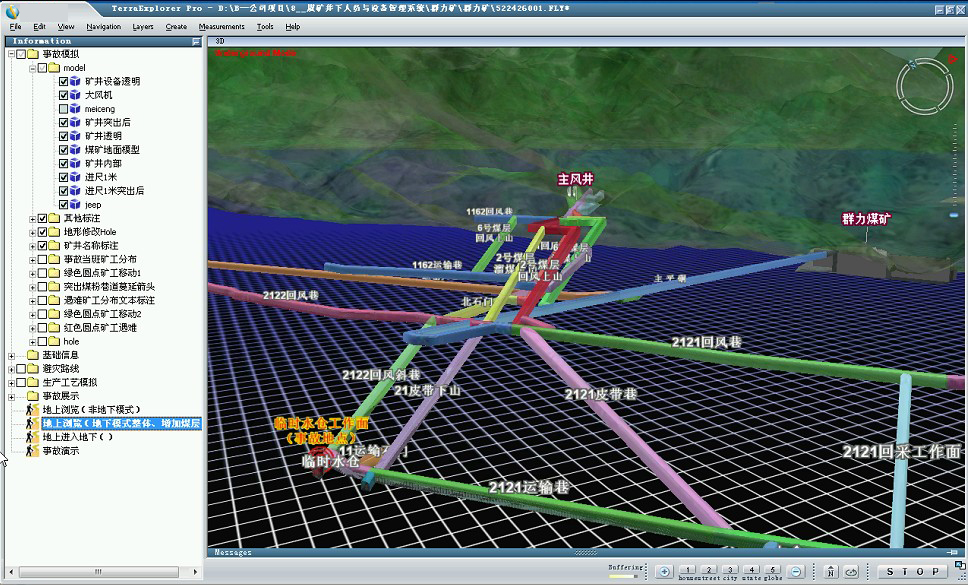

3、矿井三维交互浏览
供多种三维交互方式,如:鼠标、键盘、游戏操纵杆等,用户可以通过交互操作,在单个矿井三维场景中前进、后退、改变行走方向、升高或降低视点,灵活方便的浏览任意场景;

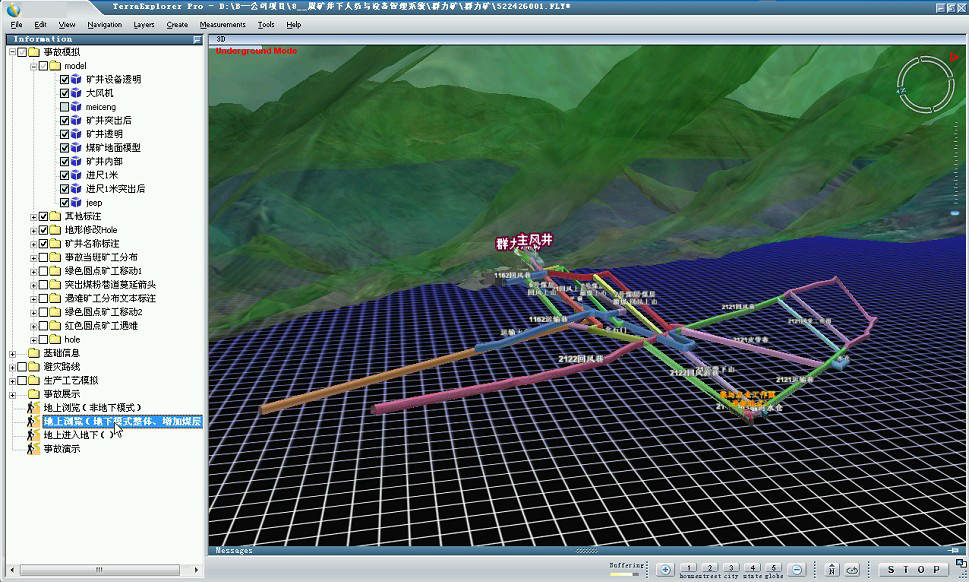

4、井下巷道的真实反映
能够从各个不同的角度查看井下巷道的空间布局及之间的互通关系,并可以进入巷道内部进行浏览。
5、飞行漫游
系统提供漫游编辑器,用户通过漫游编辑器可快速的定制漫游的路径和内容,双击编辑好的路径,系统自动按照脚本程序演示漫游路径。
6、热点定位
系统支持对所要查询的热点区域和目标进行快速定位的功能,支持所见即所得的方式,也可实时查阅热点目标的基础信息。
二、安全监控管理
1、瓦斯监控
系统可对矿井的瓦斯监控设备进行远程调阅和实时监控查询,并能自动定位其在三维场景中的位置,并可直接从三维场景中调阅查询此探头的数据曲线图,动态展示实时监测数据走势,更加直观的反映瓦斯数据的变化情况;为矿区的安全生产、实时监控和应急预警、人员疏散提供了可视化的服务平台。
2、设备监控
系统可对所查询的任意矿井进行设备列表展示和三维场景定位,可对所关注设备的状态和运行参数等进行远程实时监测和控制,如:设备的开停状态、井下重点区域和位置的风速、温度及烟雾粉尘的情况等等,为设备的安全使用提供可视化管理的方式。
3、工业电视监控
系统可在三维地理信息平台中集成视频监控系统,可在三维场景中查看监控摄像头的位置,查看真实的实时监控画面,掌握监控现场情况,这样即使在突发事件情况下或是在恶劣天气的状况下都可以使应急指挥人员掌握监控范围内的设备设施、建筑物等信息,为突发事件的抢险救援提供有效的辅助支持。

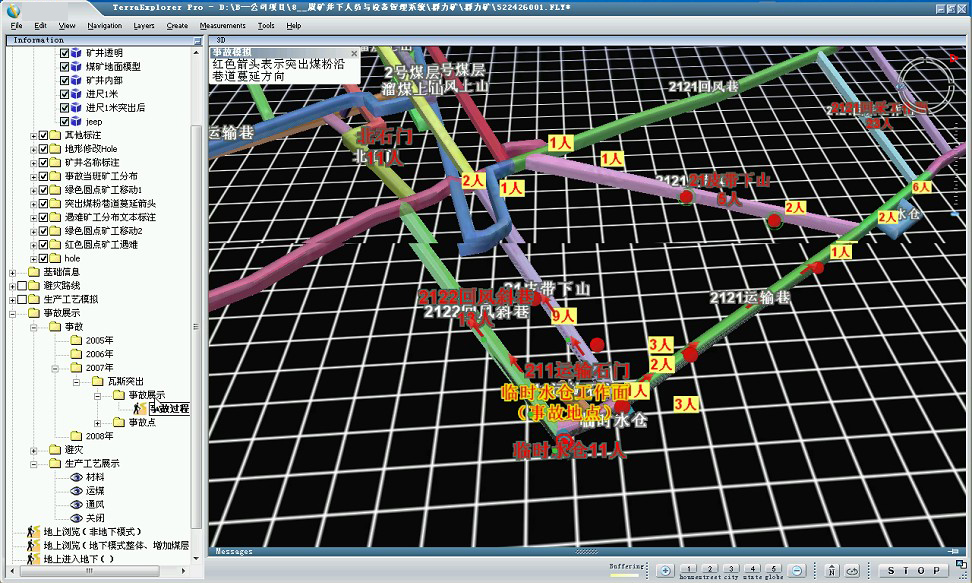

4、人员定位监控
系统支持在三维场景中对人员进行定位展示和查询功能,实时反映各个巷道、工作面的人数,具体人名和到达的时间等。系统以巷道和工作面为基准,进行列表展示,点击任意基准单位,三维场景会自动定位到该区域,并显示出该区域目前的人员信息列表,也可以点击三维画面中的任意监控点,进行人员信息的查询定位展示,通过点击单个人员名称,可查看其在井下的运动轨迹情况。
5、监控、报警数据查询
通过关联数据库,系统可以实时调阅、查询所关注矿区的监控和报警数据,支持按照时间、设备设施、关键字、模糊条件及高级条件匹配组合等多种查询方式;同时系统还可支持对于所查询的结果进行下载、编辑、打印等功能,并可与三维场景进行交互浏览展示,全面发挥了平台三维可视化、互联互通的功能。
三、生产管理功能
1、生产概况
系统提供每个矿区的生产概况信息,通过查询生产概况,可以了解该矿井各个巷道的功能和它的生产情况及工作面的基础信息等,并且加载了真实场景的照片和资料;可实时了解巷道内的设备设施情况,如部署位置和属性信息,支持二三维无缝交互操作。
2、生产工艺可视化
系统支持将生产工艺在三维场景中进行可视化动态展示,并可实时调整最佳观看角度和方位,如材料运输工艺、运煤工艺、通风及洒水管线等;
3、生产进度管理
系统可以调阅回采和掘进工程画面,查询矿井工程生产进度,采掘的具体信息,对巷道掘进情况,工作面推进情况,机电设备安装变更情况等在三维场景中真实反映和表现。
四、空间分析
根据用户的各种应用需求,系统提供多种空间分析工具,可以对地表、地下和建筑等进行空间量测、水平量测、垂直量测、面积量测等,并可对任意两点或者任意点面之间进行通视分析。
