无人机倾斜摄影技术优势:
1、突破了传统航测单相机只能从垂直角度拍摄获取正射影像的局限,可以获取更加全面的地物纹理细节,更加真实地反映地物的实际情况。
2、通过无人机搭载倾斜摄影相机进行地形测绘,配合自动化的影像匹配、建模建模系统可以减少人工干预, 提升工作效率。
3、能极大地缩短测绘外业的协同工作,节省测量人员的劳动时间,降低了外业劳动强度。
4、倾斜影像能为用户提供丰富的地理信息产品,实现二三维的数据叠加和展示,为相关地籍管理信息系统提供辅助决策分析。
无人机倾斜摄影测量可生成为数字地面模型(DTM)、数字高程模型(DEM)、数字表面模型(DSM)、数字正射影像(DOM)、数字线划地图(DLG)等成果,其中DSM包含的信息丰富、直观性强,具有可量测性,并且软件支持导出多种三维数据交互格式(OBJ/FBX/OSGB等)。为各种模型应用提供高效精准的数据。
一、DTM(Digital Terrain Model)
数字地面模型是利用一个任意坐标系中大量选择的已知x、y、z的坐标点对连续地面的一个简单的统计表示,或者说,DTM就是地形表面形态属性信息的数字表达,是带有空间位置特征和地形属性特征的数字描述。地形表面形态的属性信息一般包括高程、坡度、坡向等。
数字地形模型(DTM, Digital Terrain Model)被用于各种线路选线(铁路、公路、输电线)的设计以及各种工程的面积、体积、坡度计算,任意两点间的通视判断及任意断面图绘制。在测绘中被用于绘制等高线、坡度坡向图、立体透视图,制作正射影像图以及地图的修测。在遥感应用中可作为分类的辅助数据。可用于土地利用现状的分析、合理规划及洪水险情预报等。在军事上可用于导航及导弹制导、作战电子沙盘等。对DTM的研究包括DTM的精度问题、地形分类、数据采集、DTM的粗差探测、质量控制、数据压缩、DTM应用以及不规则三角网DTM的建立与应用等。

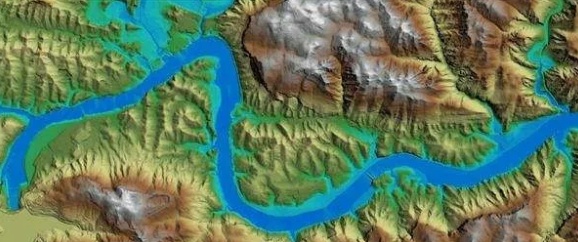

二、DEM(Digital Elevation Matrix)
数字高程模型(Digital Elevation Model,缩写DEM)是一定范围内规则格网点的平面坐标(X,Y)及其高程(Z)的数据集,它主要是描述区域地貌形态的空间分布,是通过等高线或相似立体模型进行数据采集(包括采样和量测),然后进行数据内插而形成的。DEM是对地貌形态的虚拟表示,可派生出等高线、坡度图等信息,也可与DOM或其它专题数据叠加,用于与地形相关的分析应用,同时它本身还是制作DOM的基础数据。
由于DEM描述的是地面高程信息,它在测绘、水文、气象、地貌、地质、土壤、工程建设、通讯、气象、军事等国民经济和国防建设以及人文和自然科学领域有着广泛的应用。如在工程建设上,可用于如土方量计算、通视分析等;在防洪减灾方面,DEM是进行水文分析如汇水区分析、水系网络分析、降雨分析、蓄洪计算、淹没分析等的基础; 在无线通讯上,可用 于蜂窝电话的基站分析等等.

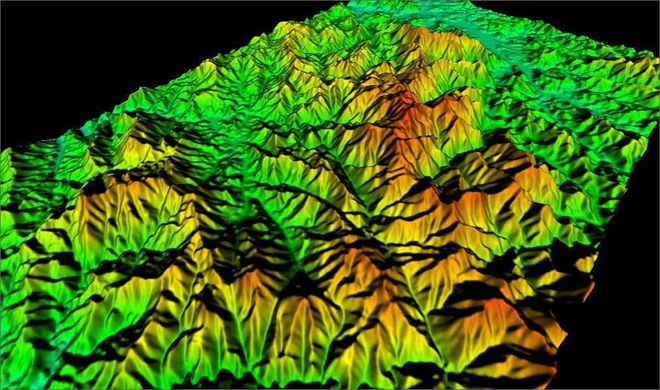

三、DSM(Digital Surface Model)
数字表面模型(Digital Surface Model,缩写DSM)是指包含了地表建筑物、桥梁和树木等高度的地面高程模型。和DEM相比,DEM只包含了地形的高程信息,并未包含其它地表信息,DSM是在DEM的基础上,进一步涵盖了除地面以外的其它地表信息的高程。在一些对建筑物高度有需求的领域,得到了很大程度的重视。

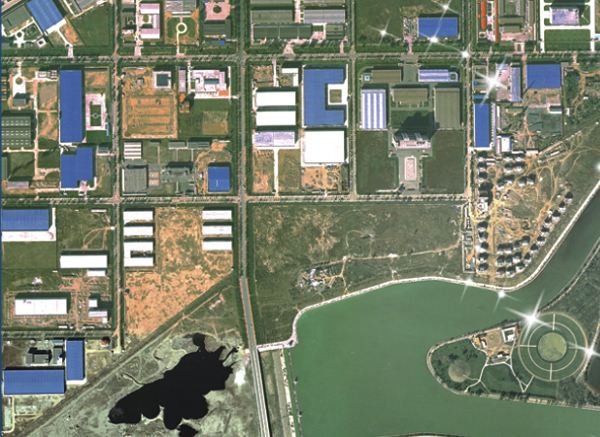

四、DOM(Digital Orthophoto Map)
利用数字高程模型(DEM)对航空航天影像进行正射纠正、接边、色彩调整、镶嵌,并按照一定范围裁切生成的数字正射影像数据集。

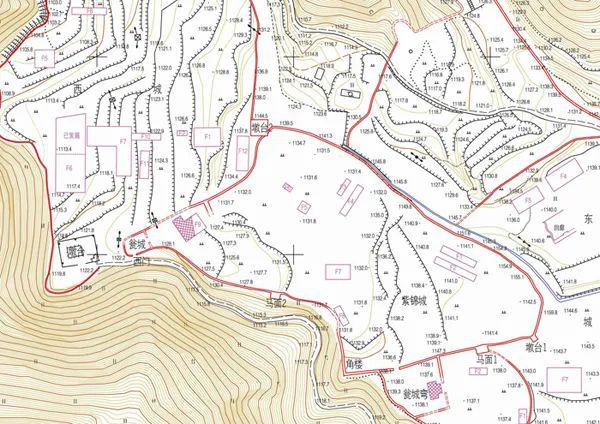

五、DLG(Digital Line Graphic)
数字线划地图(Digital Line Graphic)是与现有线划基本一致的各地图要素的矢量数据集,且保存各要素间的空间关系和相关的属性信息。
